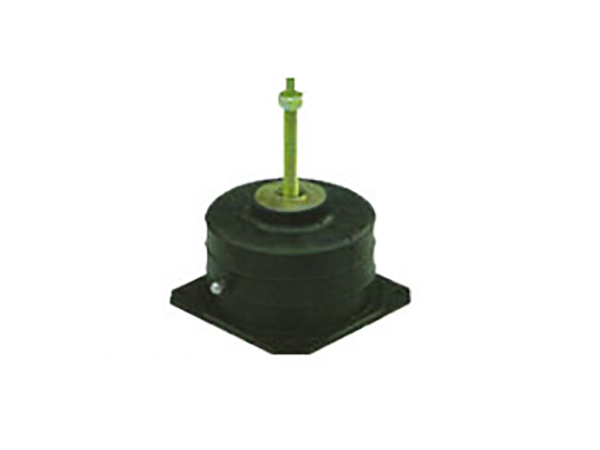

充气式减振垫铁有效的衰减机器自身的振动，减少振动力外传，阻止振动力的传入，保证加工尺寸精度及质量。控制建筑物结构谐振动力和噪音。使粗，精加工各类机床组成生产单元。适应物流技术的发展。
安装机床不需设置地脚螺栓与地面固定，节省安装费用，缩短安装周期，可根据生产随时调换机床位置，清除二次安装费用，使机床楼上安装成为可能。
适用范围
精密机加工设备、三座标测量、划线机。精密工作台，100/min-500/min次高速冲床，冲孔机、锻压机、空压机，泵体及特别要求隔振的设备。
使用方法
将所需垫铁放入机床地脚孔下，旋入螺栓，落下机床，逐个向垫铁内充入压缩空气，使垫铁逐个升高３mm，确认螺栓和地脚孔壁不磨擦后。旋紧螺母。继续充入压缩空气，使机床逐个升高７mm。然后充气调节机床水平，调节范围H值±6mm（工作内压为0.5Mpa） 移动机床时，应先将垫铁内压缩空气释放，再移开机床。

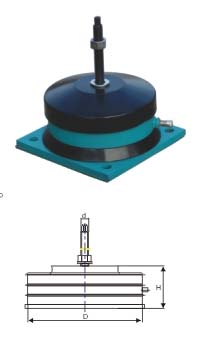

S78-6参数表
|
产品编号
|
尺寸参数(mm)
|
可调高度(mm)
|
单件静载荷(n)
|
参数指标
|
|
Ф-H
|
Ф
|
H
|
h
|
M
|
△h
|
最小
|
最大
|
(Hz)
|
|
S78-6 073-64
|
73
|
64
|
15
|
M8×80
|
±6.5
|
111
|
450
|
<3
|
|
S78-6 105-64
|
105
|
64
|
15
|
M8×80
|
±6.5
|
333
|
1350
|
<3
|
|
S78-6 120-89
|
120
|
89
|
15
|
M12×100
|
±6.5
|
670
|
2670
|
<3
|
|
S78-6 190-89
|
190
|
89
|
15
|
M12×100
|
±6.5
|
1350
|
5340
|
<3
|
|
S78-6 267-89
|
267
|
89
|
15
|
M16×120
|
±6.5
|
2670
|
10700
|
<3
|
|
S78-6 400-89
|
400
|
89
|
15
|
M16×120
|
±6.5
|
5340
|
22000
|
<3
|
|
注释
|
调节螺栓长度
|
