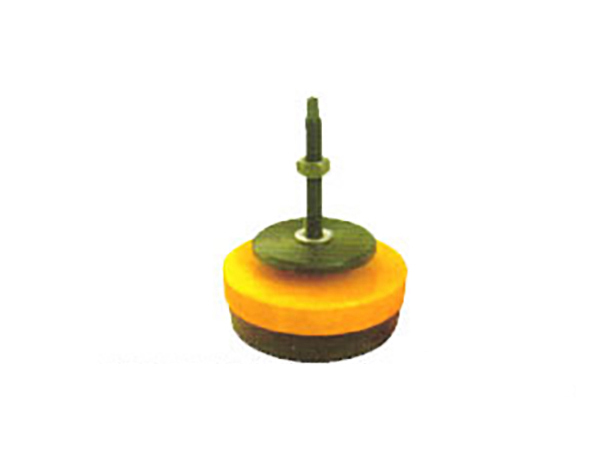

S78系列机床减震垫铁

机床减振垫铁详细内容

一、产品特点；

1、安装机床不需埋设地脚螺栓，缩短安装周期，节省安装费用

2、根据生产工艺变化，随意调整机床位置，实现生产流水线柔性化设计

3、调整机床水平方便、迅速

4、隔振、减振，降低噪音

5、耐油性、耐腐蚀性强

二、适用范围：

金属切削机床、锻压机床、橡胶机械、纺织轻工机械、食品加工机械、发电机组、泵体等

三、使用方法：

1、将所需垫铁放入机床地脚孔下，穿入螺栓，旋至和承重盘实接触

2、进行机床水平调节（螺栓顺时针旋转，机床升起）

3、机床水平后，旋紧固定螺母，锁定水平状态
注意：因为橡胶的蠕变现象，在垫铁初次使用时，两星期以后再调节一次机床水平

技术参数及选用表：

型号	外型（mm）	螺纹（mm）	底座高度（mm）	螺栓长度（mm）	可调高度（mm）	单件重量（mm）	单件承载（mm）
型号	D	d	h	L	可调高度（mm）	单件重量（mm）	单件承载（mm）
S78-8-01	80	M10	49	100	10	0.94	80-400
S78-8-02	120	M12	56	120	10	2.38	310-750
S78-8-03	160	M16	67	140	12	4.61	700-1200
S78-8-04	200	M20	80	180	14	9.85	1100-4800
