GLE型钢铝拖链
GLE型钢铝拖链是引进德国技术制造，是一种重型拖链，承载量高，架空长度大，适用于大中型机械，在使用过程中，大改善了拖链的扭曲和变型。GLE型拖链经过特殊防腐及热处理，使外形更加美观。
■ 弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。

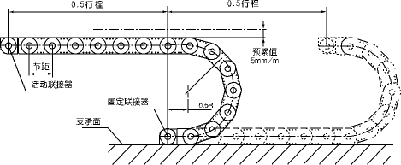

■ 拖链的长＝1/2行程＋4个弯曲半径，这只适用于当固定联结是在行程的中点时。
■ 拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部，一般情况联结部分在拖链内，而向外周。
GLE型钢制拖链主要参数及支撑尺寸
|
|
|||||
|
||||||
|
型号
|
弯曲半径R(mm)
|
节距
|
a
|
c
|
d
|
e
|
f
|
g
|
h
|
k
|
允许不用支承轮时
|
重量100mm
|
|
|
长度m
|
负载kg/m
|
||||||||||||
|
GLA75
GLB75 |
100/150/200
250/300 |
75
|
31
|
50
|
8
|
4
|
30
|
12
|
9
|
15
|
3
4 |
30
30 |
4.80
5.50 |
|
GLA100
GLB100 |
150/200/250
300/400 |
100
|
49
|
75
|
10
|
4
|
50
|
17
|
11
|
21
|
4
8 |
40
40 |
9.10
10.00 |
|
GLA125
GLB125 |
200/250/300
400/500 |
125
|
68
|
100
|
14
|
4
|
70
|
22
|
13
|
28
|
6
12 |
50
50 |
18.10
19.30 |
|
GLA175
GLB175 |
250/300/400
500/600 |
175
|
118
|
150
|
14
|
8
|
115
|
26
|
13
|
32
|
15
10 |
10
30 |
25.00
|
注：当每分钟超过2个行程娄或V=1m/秒时，请选择淬火钢制拖链及选择较大的半径。

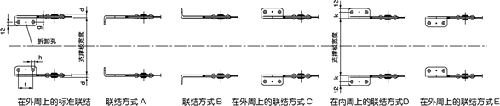

GLE型钢铝拖链联结方式
GLE型钢铝拖链联结方式
GLE型钢铝拖链订货举例
例：GLA125-R300×L6875×Bi350-D/E
|
型号
|
弯曲半径
|
长度
|
链板宽度
|
联结方式
|
|
GLA75/100/125/175
GLB75/100/120/175 |
R
|
L
|
Bi
|
标准联结
A/B/C/D/E |
|
根据用户所需
|
用户自订
|
用户自订
|
